Снегоход на самодельной гусенице

Рама снегохода с ведущим валом и опорными катками гусеницы. Чтобы изготовить такую гусеницу, нужно вырезать борта из покрышки, и оставить беговую дорожку.

Применяются самые разные решения при воплощении задумок в жизнь, но самой большой проблемой энтузиастов этого вида транспорта были и остаются гусеницы. Давайте рассмотрим некоторые способы изготовления гусениц, которые показали достаточно хорошие эксплуатационные характеристики.

Гусеницы из покрышек

Не смотря на простоту изготовления, такая самодельная гусеница для снегохода имеет приличный ресурс и к тому же легко поддается ремонту в случае необходимости. Для этой цели подбираются покрышки от грузовых автомобилей, желательно с подходящим рисунком протектора (будет меньше работы с шиной в дальнейшем). Привлекательный из-за своей относительной простоты вариант изготовления гусеницы своими руками.

Способов изготовления гусениц много – главное иметь желание и терпение, и тогда все получится. Многие люди занимающиеся изготовлением самодельной техники, разрабатывают также и вездеходы на гусеничном ходу и самодельные гусеницы на мотоблок.

Но изготовление гусениц остается большой проблемой для любителей такого вида транспорта. Несомненное преимущество самодельной гусеницы из покрышки перед гусеницей из транспортной ленты, в изначально замкнутом контуре, а значит и надежности. Минус этой гусеницы в ограниченной ширине заготовки, что можно исправить использовав сдвоенный по ширине вариант.

Кто-то для поездок за грибами и на рыбалку. Именно для поездок по грибы и на рыбалку был построен легкий гусеничный вездеход «Хома». Вездеход имеет приятный внешний вид и легкое управление…

Абсолютно неважно для чего вы хотите сделать гусеницы – небольшой вездеход для охоты, мотобуксировщик для рыбалки или мотоблок на гусеничном ходу для работы по хозяйству. Во всех случая нужна легкая и простая в изготовлении самодельная гусеница, которая бы потом еще и служила долго и не требовала к себе пристального внимания во время эксплуатации.

Такой снегоболотоход превосходит канадские снегоходы фирмы Маттрак по надежности и проходимости. Небольшой вес и габариты позволяют перевозить гусеничный модуль на автомобильном, железнодорожном и авиационном, в том числе вертолетами, транспорте.

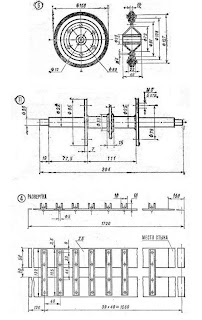

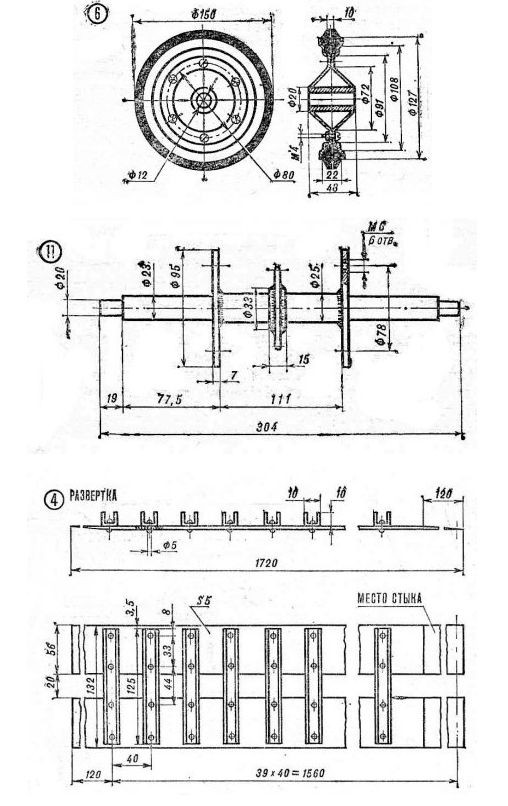

Изготовление гусеницы своими руками: фото, чертежи, рекомендации

Я новичок на Вашем сайте, но конструированием и изготовлением различных покатушек для своих детишек занимаюсь давно. Предлагаю посмотреть и обсудить то, что я сделал. Давно собирался сделать сыну снегоход для воскресных по катушек по лесу рядом с нашим домом. Схему выбрал самую простую и доступную в изготовлении.

На раму снегохода, для передней оси, приварил крепление самоцентрирующихся подшипников. Задняя ось на раме устанавливается подвижно, за счёт её перемещения происходит натяжение гусеницы. В кольцо гусеницы устанавливают переднюю ось в сборе и крепят её к раме снегохода, потом устанавливают заднюю ось в сборе, регулируя расстояние между осями натягивают гусеницу.

Чтобы снегоход имел привлекательный внешний вид сделал ему капот из стеклопластика с лобовым стеклом и двухместное сидение, которое практически полностью закрывает гусеницу. Лыжи и гусеница к раме снегохода крепятся жёстко, без амортизаторов, вовремя движения это создаёт определённые не удобства, но за то значительно упростило и облегчило конструкцию.

Очень простой вариант гусениц

У такой схемы другая проблема подтаевший (тяжелый) снег попадая между широкими колесами и гусеницей создает большое сопротивление увеличивая диаметр колеса и натягивая гусеницу. Я хотел уменьшить диаметр и ширину задних колес, но думаю это не выход. По глубокому снегу он не поедет, не хватит опорной площади гусеницы. Электропроводка на снегоходе самая простая только для обеспечения искры на свече зажигания.

У меня тут вопрос по гусенице возник. Какого размера колесо было? И что для вас глубокий снег (в видео упоминали, что в глубоком зарывается) по какому максимум идет? Сколько весит аппаратик?? Всем Добрый день! taurus извини,что сразу не смог ответить, хотел выложить чертежик снегохода, по нему легче с ориентироваться в размерах.

Хотя этот пример весьма подойдет, если у вас имеются три единомышленника: ведь из одной гусеницы от снегохода получатся четыре гусеницы для скутеров. В этом варианте стоимость её для каждого участника будет в 2,5 раза меньше, чем гусеницы из набора движителя для мотоцикла.

В торгующем запасными частями к снегоходам магазине я купил ведомую звездочку гусеницы снегохода «Буран». Чтобы гусеница не проскальзывала и не сползала с колеса во время движения, я сделал специальные зацепы (фото 3) из пластмассовых водопроводных труб, которые входят в отверстия на гусенице. Подобрать резиновую покрышку, чтобы длина её окружности была кратна целому количеству шагов отверстий на гусенице, практически невозможно.

Пластиковый обвес скутера на морозе очень хрупкий и к тому же имеет карманы. Я решил сделать минимальный кожух над гусеницей, широкую площадку для ног и декоративный щиток на переднюю вилку, а для дальних поездок в холодную и ветреную погоду устанавливаю лобовое стекло. Самостоятельно изготовить из стеклопластика кожух на гусеницу несложно, но, прежде чем клеить кожух, надо сделать матрицу. Затем нарезаем стеклоткань на куски нужного размера и, промазывая эпоксидной смолой, плотно укладываем их в матрицу.

Хочу сразу предупредить, что по глубокому и рыхлому снегу скутер с такой узкой гусеницей не едет (закапывается). С наступлением весны, когда снег сошёл, я снял лыжу и поставил вместо неё колесо, и скутер превратился из скутера-снегохода в скутер-вездеход.

Такой самодельный снегоход был сделан за несколько недель своими руками в собственном гараже. Устройство его как видим очень простое, и будет вполне по силам множеству домашних мастеров. Несколько лет назад я смастерил для своей девятилетней дочки снегоход с самодельной гусеницей из транспортерной ленты и пластмассовых водопроводных труб в качестве грунтозацепов.

Это — направляющие упоры для склиза, которые должны препятствовать сползанию гусеницы с катков..” Правда далее написано что и так не сползают.. Это и вдохновило меня на создание лёгкого снегохода для себя с такой же самодельной гусеницей. Конечно, никто не запрещает использовать в своих образцах движители заводского изготовления, но хочется, самодельной чтобы вездеход (или снегоход), сделанный своими руками, имел и самодельные гусеницы.
